Máquina de Solda Orbital Tubos
Máquina de solda orbital para tubos: soldagem automatizada de alta precisão em dutos e tubulações, ideal para indústrias com exigência técnica.
Máquina de Solda Orbital Tubos
Cabeçote de Soldagem Modelo 5S com Fonte de Energia Modelo PD-200
- Gás/Semicondutor/QUIM/ Lab., etc.
- Tubo OD：1/8 to 1/2 inch
- Espessura Tubo：0.5-2mm；
- Tipo de solda：Fusão GTAW
- Material tubo：aço inox/Titânio
Características:

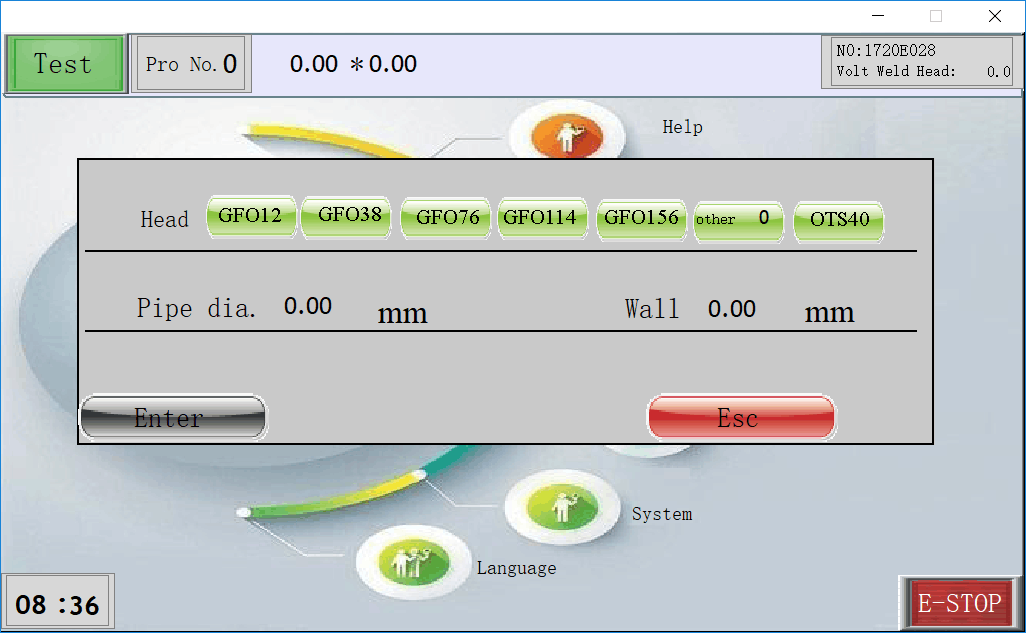

Programação automática com auxílio de programação através da inserção do diâmetro do tubo e espessura da parede.
Controle preciso da velocidade de soldagem para repetibilidade do cordão de solda.
Acesso rápido a programas de soldagem memorizados.
Engrenagem de latão com esfera de cerâmica proporciona uma rotação de transmissão suave, sem travamentos sob alta temperatura.
Sistema de resfriamento a água integrado dentro da fonte de energia para resfriar os cabeçotes de soldagem conectados e impressora térmica de papel integrada.

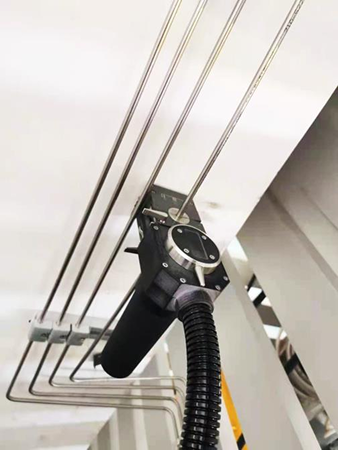

Ampla gama de aplicações em soldagem tubo a tubo, tubo a conexão e conexão a conexão.
Menor custo de manutenção.

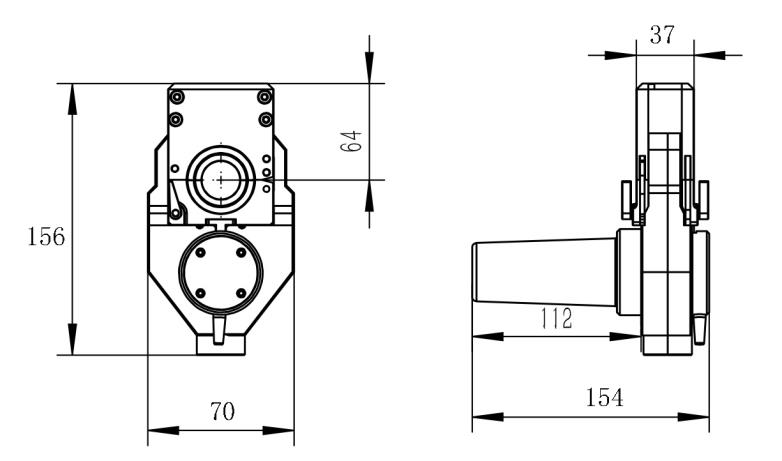

Dados Técnicos
| Modelo | 5S |
|---|---|
| Tubo OD Diametro | 1/8” to ½ |
| Comprimento min de fixação | 18mm |
| Resfriamento | Agua |
| Botão | 1. Start/Stop |
| Peso | 2kg |

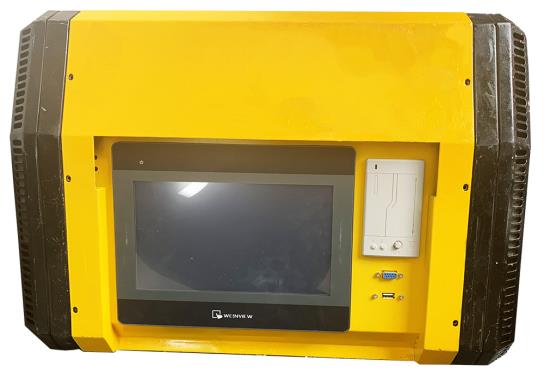

Potência da fonte PD-200:
| Alimentação | Inversor |
|---|---|
| Corrente de solda | 5～200A |
| Ciclo de trabalho | 200A: 100% |
| Rede eletrica | 220V±10% 50/60 Hz |
| Potencia | 3.5KVA |
| Sistema de resfriamento de soldagem | Tanque de água interno (600ml/min) |
| Resfriamento | Cooler |
| Impressão | Interna |
| Divisão do setor de soldagem | Max 10 setores |
| Display | 7” touch screen |
| Sistema de controle | |
| Divisão setor soldagem | Corrente de pré fusão Corrente de ignição do arco Corrente alta Corrente baixa Corrente de rampa descendente (ou corrente de decaimento) Controle preciso da saída da corrente de soldagem |
| Ajuste de tempo | Ajuste de pré-fusão Ajuste de pré-fluxo para gás de proteção Ajuste de pós-fluxo para gás de proteção Ajuste para corrente alta e corrente baixa Tempo de rampa descendente (ou tempo de decaimento) |
| Controle do consumo de gás de proteção | Controle preciso da velocidade de rotação da solda |
| Memoria | Acima de 100 arquivos |
| Dimensão | 586mm×312mm×370mm |
| Peso | 23kg |
Lista de Embalagem
- Fonte de energia PD-200 e cabeçote de soldagem 5S.
- Pinças padrão de 1/8 a 1/2 polegada
- Regulador de gás e mangueira de PTFE para gás de proteção.
- Impressora e resfriador de água integrados.
- 1 conjunto de ferramentas e 2 eletrodos de tungstênio.
- Manual de operação em inglês.
- 2 maletas de transporte.
