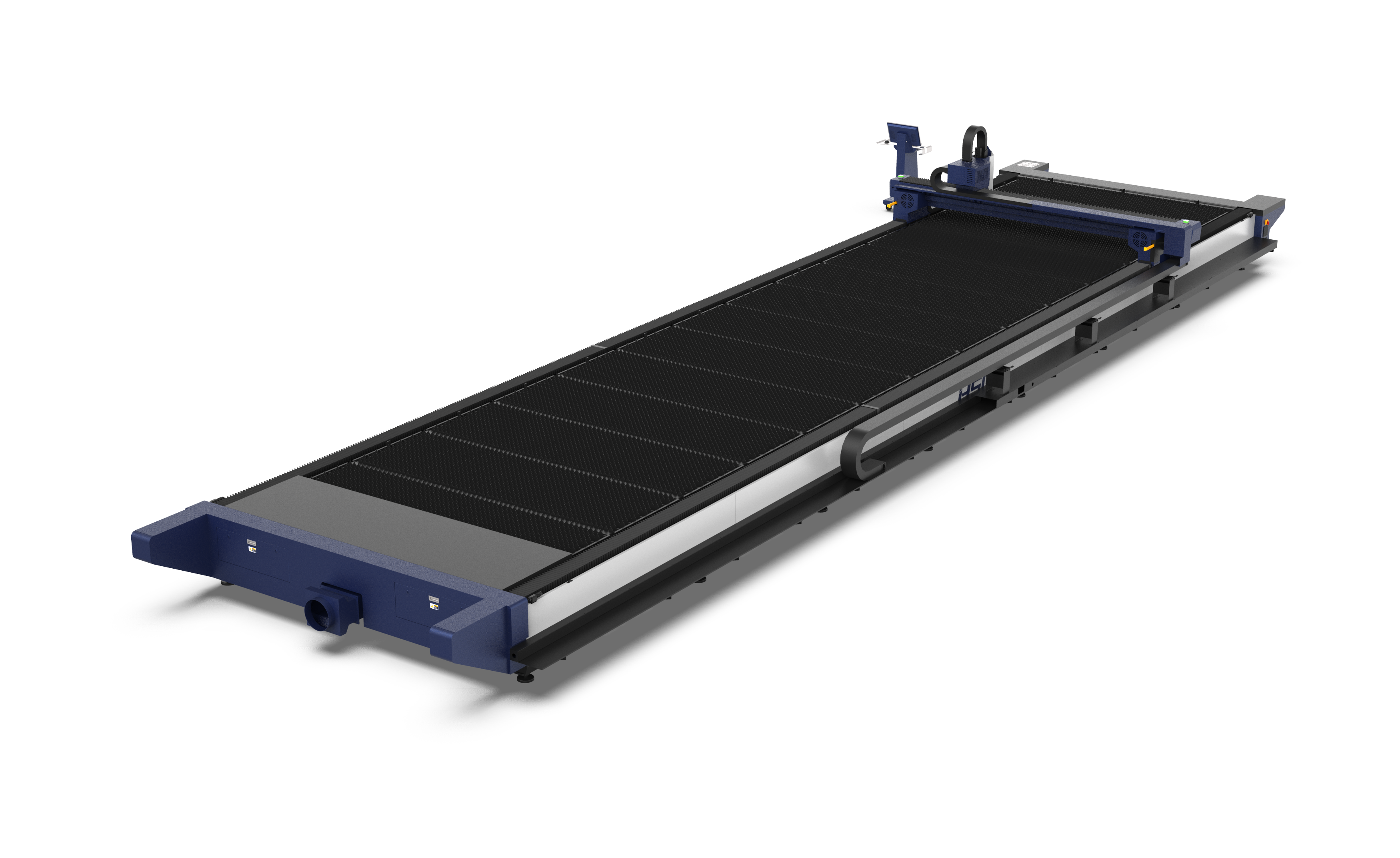

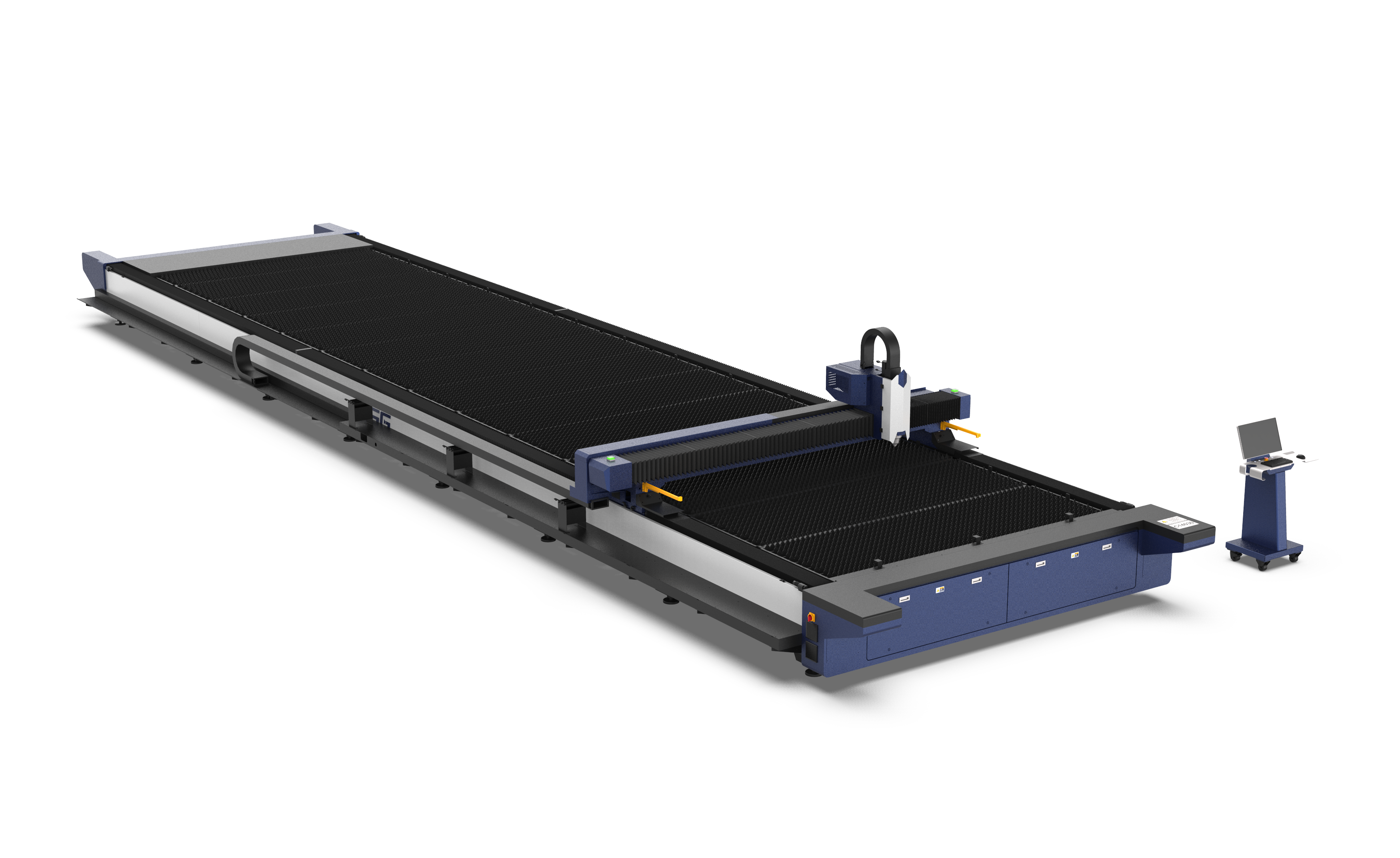

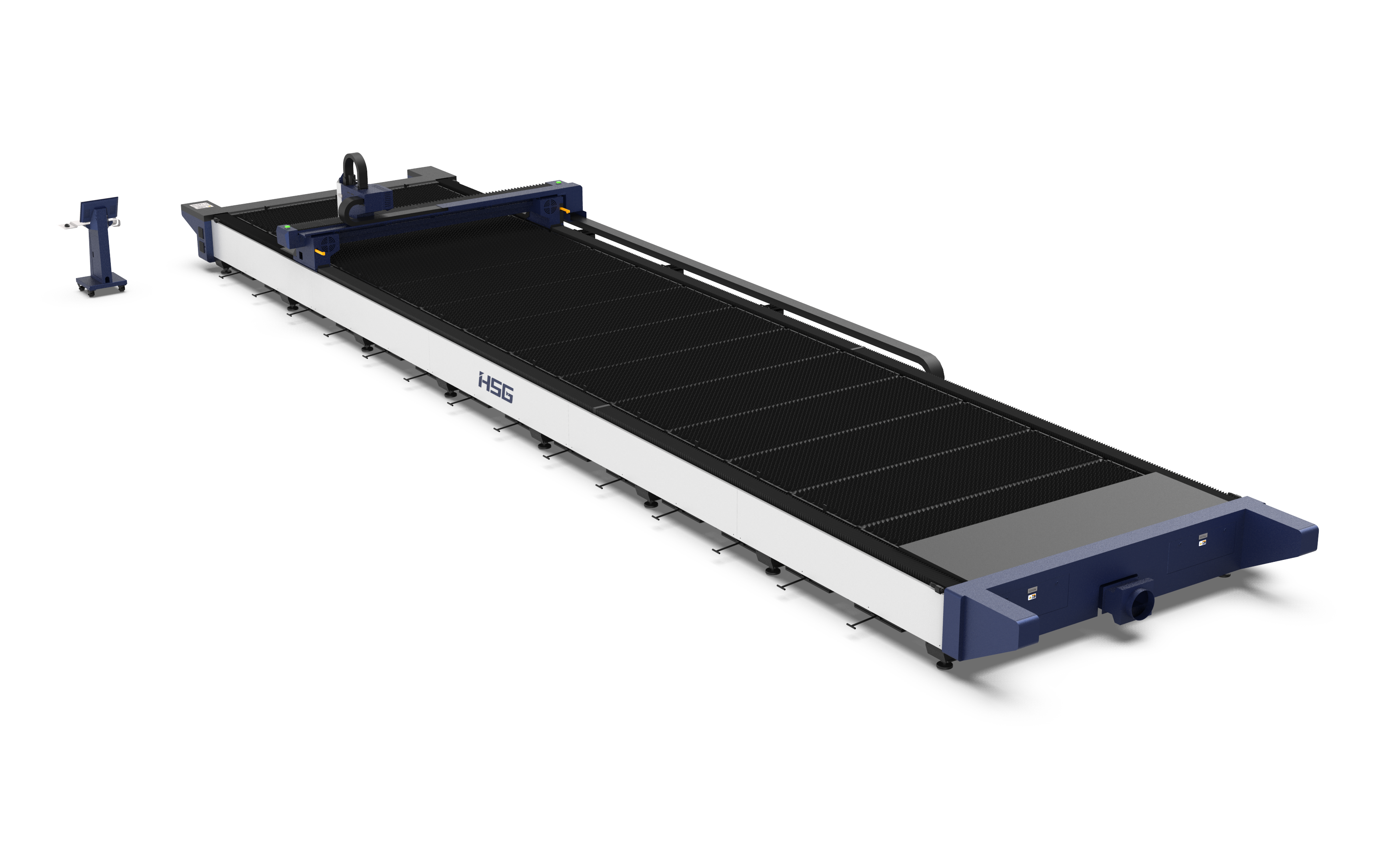

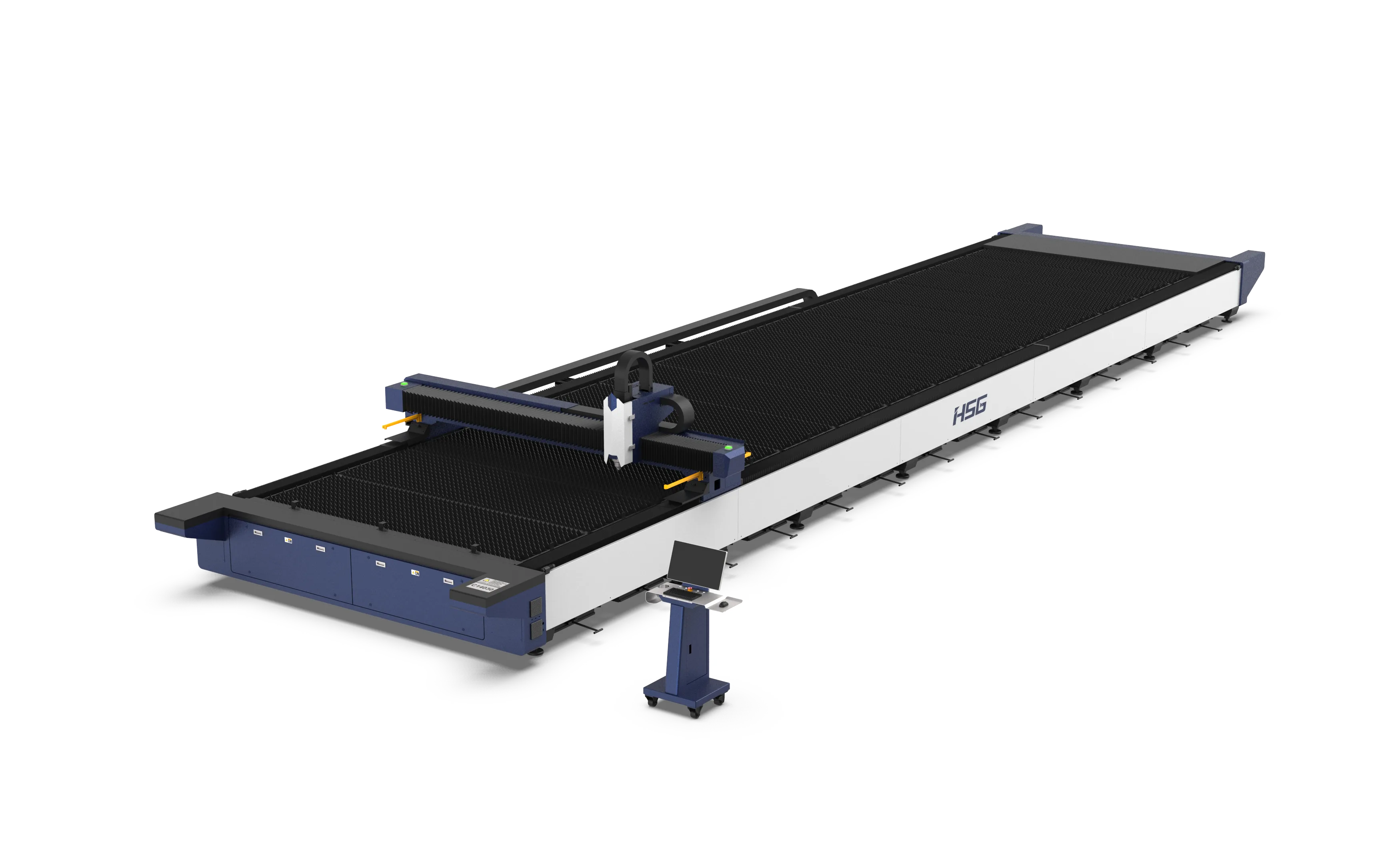

Máquinas de corte a laser C13030: precisão e eficiência para cortes industriais de alta performance.
Características: Alta eficiência de conversão eletro-óptica, qualidade de feixe destacada, alta densidade de energia, ampla frequência de modulação, alta confiabilidade, longa vida útil, livre de manutenção, comprimento de fibra de saída personalizável, segura e confiável devido à janela de proteção QBH, dimensões compactas e fácil instalação.
Controle via protocolo EtherCAT, velocidade de controle rápida com o sistema óptico e de transmissão de corte a laser de fibra da HSG. Inclui funcionalidades como linha de corte, perfuração em múltiplos estágios, controle preciso de energia laser, lembrete de manutenção e relatórios de processo.
Precisão de Foco: Até 0,01mm. Com motor de circuito fechado instalado dentro do cabeçote laser, a velocidade de foco é muito mais rápida que o padrão do mercado, permitindo maior velocidade de perfuração em materiais de alta espessura.
Proteção Completa: Equipado com lente protetora dupla na parte inferior, prolongando a vida útil da lente principal. Capa de aço inoxidável externa protege contra fagulhas de laser.
O corpo e o feixe cruzado da máquina são projetados pela HSG para oferecer robustez e estabilidade superiores, garantindo precisão em operações contínuas e de alta demanda.
| Área de usinagem (Comprimento x Largura): | 13100mm x 3100mm |
| Curso do eixo Z: | 150mm |
| Precisão de posicionamento do eixo X/Y: | ±0.05mm/m |
| Precisão de reposicionamento do eixo X/Y: | ±0.05mm |
| Velocidade máxima de movimentação: | 120m/min |
| Aceleração máxima: | 1.5G |
| Carga máxima: | 12500kg (≤20kw), 15500kg (30kw), 22000kg (40~60kw) |
| Dimensões (Comprimento x Largura x Altura): | 16000mm x 4250mm x 2200mm (excluindo console móvel) |
| Número de fases: | 3 |
| Tensão nominal: | 380V |
| Frequência: | 50/60Hz |
| Capacidade total / Corrente: | 58KW/116A (12000W), 85KW/170A (20000W), 119KW/238A (30000W), 153KW/306A (40000W), 221KW/442A (60000W) |
| Fonte Laser: | Raycus-6KW (CE) |
| Cabeçote de corte com auto-foco: | HSG |
| Redutor (incluindo engrenagem): | MOTOREDCUER/DESBOER |
| Guia Linear: | LAPPING/DTX |
| Cremalheira Precisa: | LEITESEN/LEADRACK |
| Servomotor e Drive: | Leadshine/Inovance |
| Software de Controle: | AlphaT PLUS |
| Software de Nesting: | CypNest (edição padrão, sem dongle) |
| Válvula Proporcional de Controle de Gás: | Aventics (4-12KW) |
| Bicos: | >=10 peças |
| Lentes protetoras: | 2 peças |
| Isopropanol: | 1 garrafa |
| Lenços de limpeza de lente: | 1 peça |
| Cotonetes: | 1 pacote |
| Ar comprimido: | 1 garrafa |
| Óleo lubrificante: | 1 peça |
| Chave aberta: | 1 peça |
| Chave ajustável 300mm: | 1 peça |
| Chave Allen: | 1 conjunto |
| Chave de fenda cruzada: | 1 peça |
| Chave de fenda plana: | 1 peça |
| Caixa de ferramentas: | 1 peça |
| Vidro protetor de fibra: | 1 par |
