G3015LA30-2 Máquina de Corte a Laser: ideal para chapas metálicas desenroladas, une precisão e produtividade no corte de aço carbono e inox.
| Largura da bobina (mm): | 300-1500 |
| Espessura do material (mm): | 0.5-2(Aço Carbono) / 0.5-1.5(Aço Inox)) |
| Diametro interno da bobina (mm): | Φ470-530 |
| Diametro Externo da bobina (mm): | Φ1500 |
| Diametro externo min. (mm): | Φ900 |
| Peso Maximo bobina (kg): | 8000KG |
| Velocidade de alimentação (m/min): | 0-16 |
| Direção de movimento: | Direita e Esquerda |
| Precisão (mm): | ≤±0.3( 1000mm) |
| Precisão de movimento (mm/㎡): | 3000*1500 |
| Precisão de movimentos eixos X/Y (mm/m): | ±0.03 |
| Precisão de repetição eixos X/Y (mm): | 3±0.03 |
| Velocidade maxima de movimentos (m/min): | 140 |
| Aceleração maxima (G): | 1.5 |
| Energia Eletrica (/): | 3 fases, 1 neutro |
| Voltagem (V): | 380V |
| Frequencia (Hz): | 50/60Hz |
| Capacidade / Corrente/ Eletrica (KVA/A): | 22KVA/44A（3000W）/ 31.5KVA/63A（6000W） |
características: alta eficiência de conversão eletro-óptica, qualidade do feixe de destaque, alta densidade de energia, ampla frequência de modulação, alta confiabilidade, longa vida útil, manutenção gratuita, comprimento de fibra de saída personalizável, seguro e confiável devido a janela de proteção QBH, pequena dimensão, fácil instalação, etc
Precisão de foco de até 0,01 mm Com o motor de circuito fechado instalado dentro do cabeçote do laser, a velocidade de foco é muito mais rápida que o nível de mercado para atingir maior velocidade de perfuração em materiais de alta espessura .
Proteção total por dentro e por fora Equipado com lente protetora de fundo duplo interna, estendendo a vida útil da lente principal. Equipado com tampa de aço inoxidável externa, protege as linhas de flares de laser.
Folga inferior de arco. Operação suave, alta precisão de transmissão e boa força de avanço.
A engrenagem de redução e a engrenagem da roda são soldadas para garantir efetivamente a precisão da máquina-ferramenta.
Desenvolvido independentemente pela HSG, possui duas partes: corte de tubos e corte de chapas, que podem atender perfeitamente às necessidades de corte de tubos e chapas.
Equipado com múltiplas funções como corte por escaneamento (ou digitalização), perfuração em 5 estágios, controle preciso de energia laser, lembrete de manutenção, relatório de processo, etc.

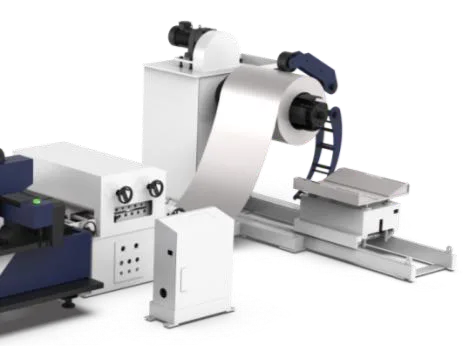

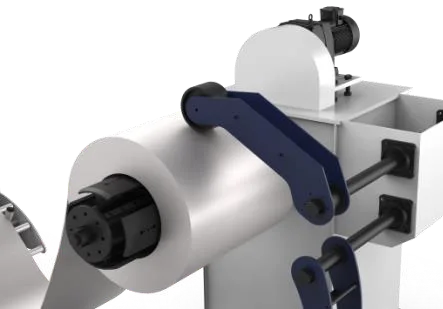

A estrutura principal é feita de aço perfilado, chapa de aço A3 e assentos de rolamento forjados em aço 45# após soldagem, e é qualitativamente recozida sem deformação. Dois assentos de rolamento são furados de uma só vez para garantir a concentricidade da instalação do eixo principal e a ausência e desvio radial.
O sistema de transmissão é composto por motor de regulagem de velocidade de frequência variável, redutor, corrente de transmissão (ou roda dentada de transmissão), etc.

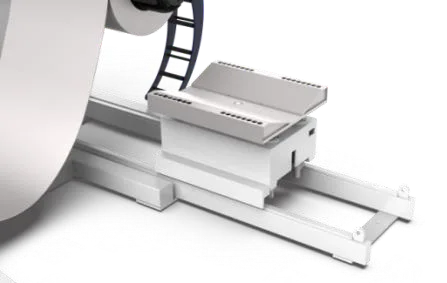

O trole de carregamento é usado para transportar a bobina de aço até o cavalete de material e elevar a bobina de aço até a altura do eixo principal do cavalete. Após o aperto do eixo principal do cavalete, o trole retorna ao local de armazenamento da bobina de material. O trole é acionado pelo motor hidráulico e a ação de elevação é realizada pelo movimento de elevação do cilindro hidráulico.

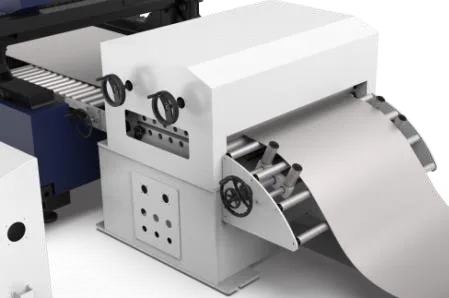

O motor é acionado pelo redutor e engrenagem para trabalhar no rolo de nivelamento. O deslizamento do rolo superior pode ser ajustado de acordo com diferentes ângulos de espessura da chapa e quantidade de redução.
※ O tamanho reduzido é ideal para clientes com espaço limitado.
※ A plataforma de suporte rolante move-se sincronizadamente com o material para melhor apoiar a chapa.
※ O leito é soldado como um todo e processado após o recozimento para eliminar tensões internas. Seu processo é: soldagem → recozimento para alívio de tensões → desbaste → envelhecimento por vibração → acabamento. A tensão causada pela soldagem e pelo processamento é melhor resolvida, o que é ignificativamente melhorado. A estabilidade da máquina-ferramenta pode manter a precisão da máquina por um longo tempo.
