G4020X Máquina de Corte a Laser Fibra

G4020X

G4020X Máquina de Corte a Laser Fibra: precisão e eficiência para cortes industriais de alta performance.

Fazer orçamento

Máquinas de Corte a Laser HSG

Dados Técnicos

Mesa de corte (Comp×Larg):	Mesa duplo pallet medida 4064×2540mm
Movimento eixo Z:	Altura 300mm
Precisão de posicionamento eixos X/Y:	±0.03mm/m
Precisão de repetição eixos X/Y:	±0.03mm
Velocidade Max. De movimentos:	140m/min
Aceleração Max. :	1.5G
Carga Maxima Mesa:	1570kg（3-6kw）; / 2500kg（12-20kw ）

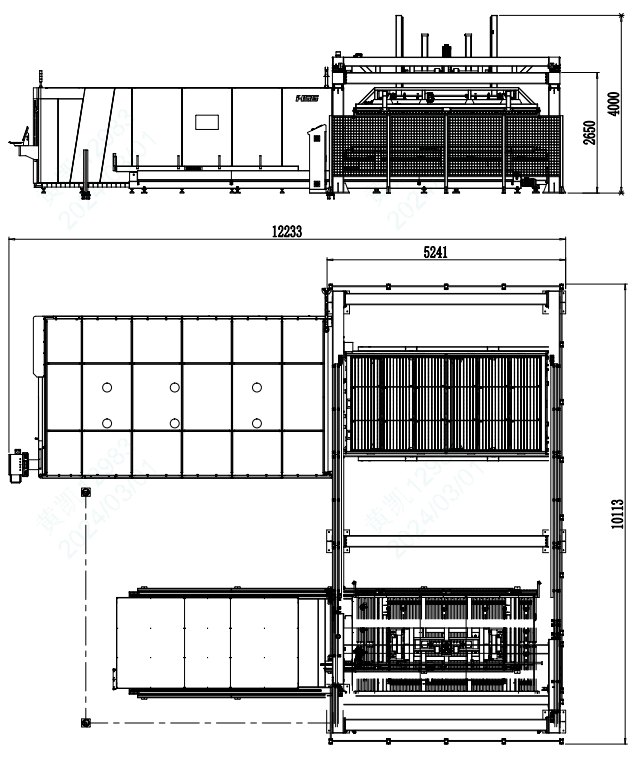

Dimensão（Comp×Larg×Alt）:	11650×3550×2480mm
Número de fases:	3 fases, 1 neutro
Voltagem:	380V
Frequencia:	50/60Hz
Capacidade / Corrente:	23KW/45A(3000W) / 33KW/65A(6000W) / 53KW/106A(12000W) / 80KW/161A（20000W)

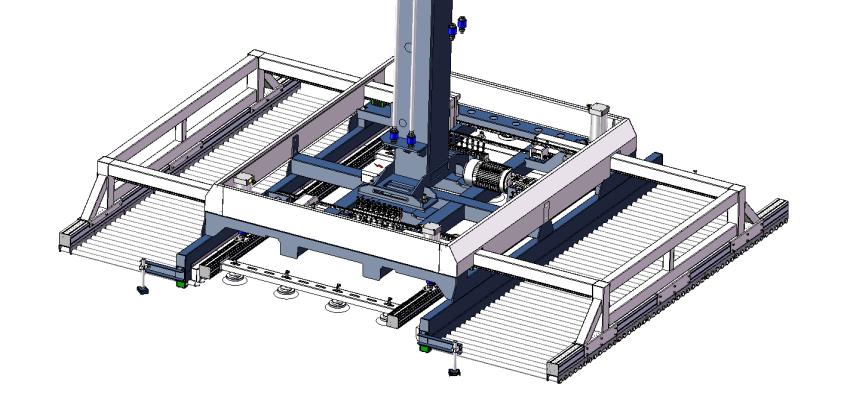

Estrutura de ventosas a vácuo:

Combinada ao carro de carregamento para fácil acesso às chapas, utiliza ventosas de alta capacidade da Série G4020X para chapas pesadas.

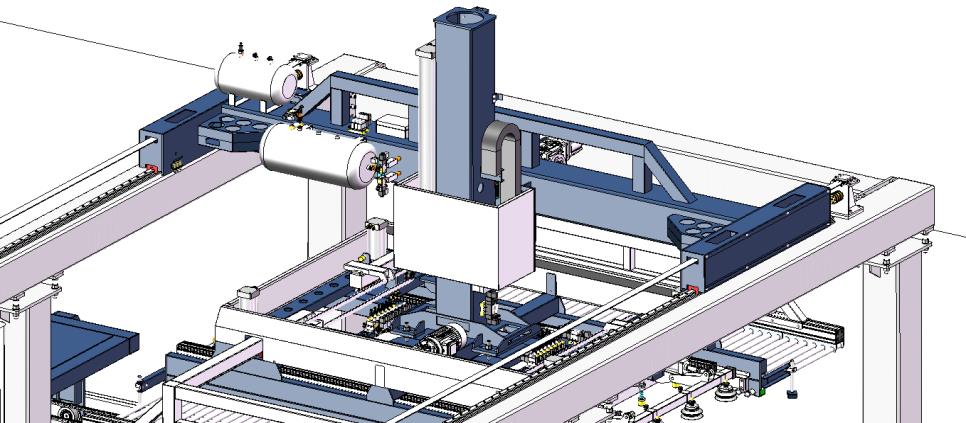

Modo de blanking (separação de chapas):

Garfo duplo para separação precisa, com distância de execução curta para maior velocidade e menor taxa de falhas.

Abertura e fechamento do garfo:

Motor de freio eletromagnético e guias lineares para movimentos precisos e sincronizados.

Placa de suporte do garfo:

Garante estabilidade durante o movimento.

Lista de Configurações

Gerador Laser: Raycus
Cabeça de corte Auto-focus HSG
Redutor: MOTOREDUCER/ZHONG YAN
Guia Linear: LAPPING / JINGWEI / DTX
Fuso de esfera : LEITESEN/J&T/LEADRACK
Servo motor e drive: Inovance/Leadshine
Estrutura da máquina : HSG
Eixo de movimentos aluminio aeroespacial : HSG
Software : AlphaT 2.0(≤6kw) / AlphaT Plus(≥12kw)
Nesting software : CypNest standard
Gas Controle Valvula Proporcional : Mooxee（3kw) / Aventics (≥6kw)
Chiller resfriamento : Standard
Kit instalação : Standard

Requerimentos

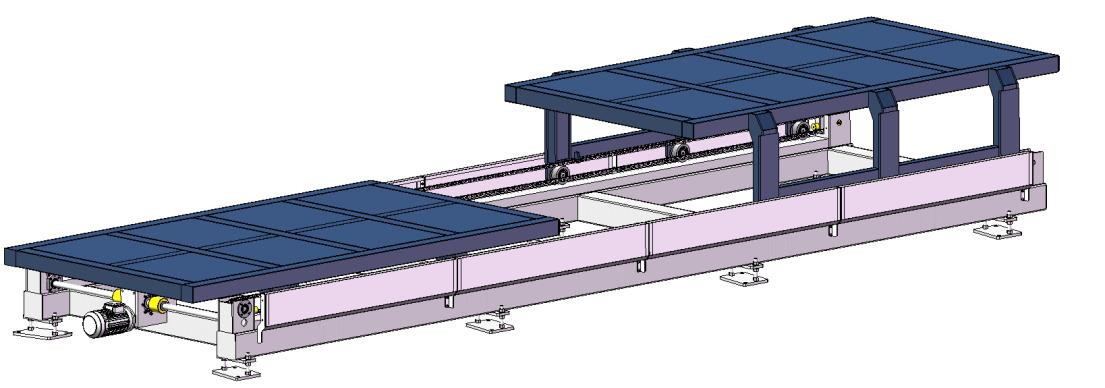

Carregamento: e descarregamento automático, a distância máxima de passagem da mesa da máquina de corte a laser é de 40mm.
• Requisitos de temperatura: A máquina-ferramenta deve ser colocada em um ambiente de 0 a 40 graus Celsius (se a temperatura ambiente do local de uso da máquina-ferramenta não estiver dentro dessa faixa, o comprador deve notificar o fornecedor por escrito durante a aquisição para instruções especiais). Recomenda-se colocar o laser em um ambiente de 18 a 25 graus Celsius e instalar ar condicionado.

Ar comprimido de trabalho da máquina-ferramenta (pressão de gás não cortante):

capacidade de fornecimento de gás 0,63m³/min; Pressão de fornecimento de ar 0,45-0,8Mpa; A temperatura do ponto de orvalho não deve exceder 5 graus Celsius;
