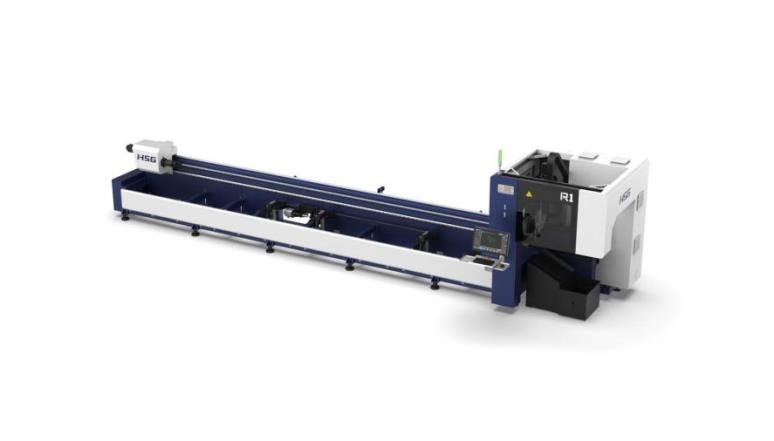

Máquina de corte a laser tubos hsg R1: precisão e eficiência para cortes industriais de alta performance.
| Diametro externo dos tubos : | Tubo Redondo, quadrado, rectangular mandril abertura menor 20mm, abertura máxima 220mm |
| Comprimento minimo e maximo dos tubos: | 1000mm-6500mm |
| Precisão de reposição X/Y: | ±0.05mm/m |
| Precisão de reposição X/Y: | ±0.03mm |
| Mandril Velocidade : | 150rpm |
| Aceleração Max. : | 1.5G |
| Max. VELOCIDADE: | 150m/min |
| Aceleração maxima : | 1.5 G |
| Carregamento tubo: | 50kg（7.7kg/m) |
| Voltagem: | 380V |
| Diametros : | ≥50mm （for single chuck clamping，manual loading mode，Suggested Tube length≤200mm，Tube weight≤2kg）/ ≥210mm（for double chuck clamping mode） |

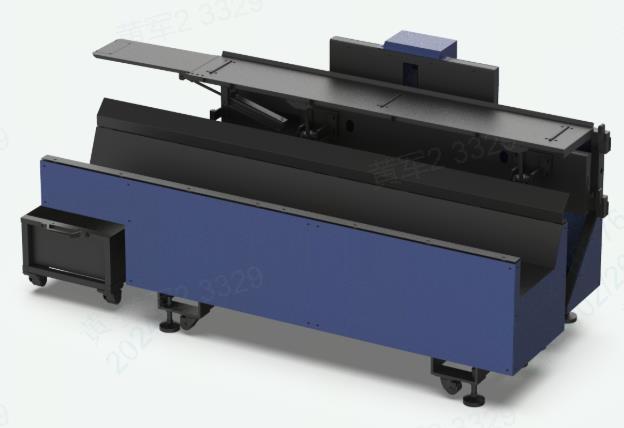

| Dimensões da máquina Comp*larg*Alt : | Carregamento Manual 9700*2750*2820mm / Carregamento semi automatico 9700*3260*2820mm / Carregamento automatizado 9700*3200*2820mm |
| Numero de fases: | 3 |
| Energia eletrica : | 380V |
| Frequencia : | 50/60Hz |
| Potencia / Corrente: | 25.5KW/51.5A(1500W) / 33KW/63A(3000W) |
A máquina-ferramenta deve operar em ambiente entre 0°C e 40°C. Caso a temperatura local não esteja nessa faixa, o cliente deve notificar o fornecedor por escrito durante a aquisição para instruções especiais. Recomenda-se manter o laser em ambiente de 18°C a 25°C e instalar ar-condicionado.
características: alta eficiência de conversão eletro-óptica, qualidade do feixe de destaque, alta densidade de energia, ampla frequência de modulação, alta confiabilidade, longa vida útil, manutenção gratuita, comprimento de fibra de saída personalizável, seguro e confiável devido a janela de proteção QBH, pequena dimensão, fácil instalação, etc.

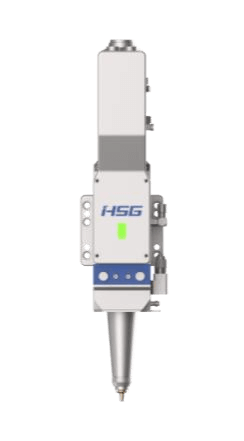

Precisão de foco de até 0,01 mm: Com o motor de circuito fechado instalado dentro do cabeçote do laser, a
velocidade de foco é muito mais rápida que o nível de mercado para atingir
maior velocidade de perfuração em materiais de alta espessura.
• Proteção total por dentro e por fora: Equipado com lente protetora de fundo duplo interna, estendendo a vida útil
da lente principal. Equipado com tampa de aço inoxidável externa, protege as linhas do laser.
Controle de barramento através do protocolo EtherCAT , controle rápido de velocidade com sistema óptico e de transmissão de corte a laser de fibra HSG. Linha de corte, Múltiplo perfuração de estágio, controle preciso de energia do laser, lembrete de manutenção, relatório de processo etc.
