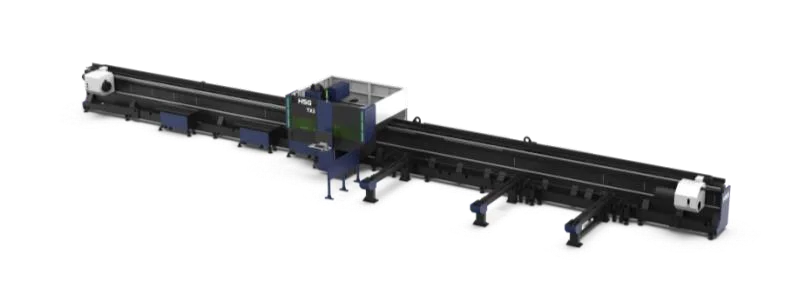

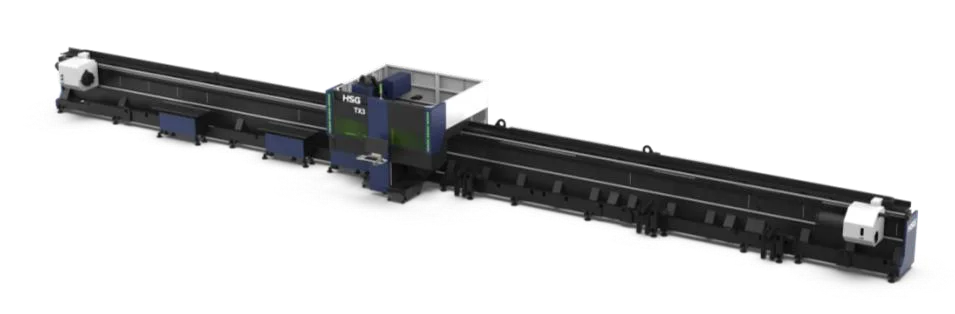

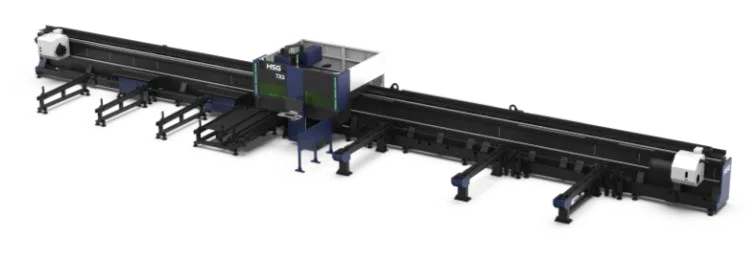

TX3R-9090 Máquina de Corte a Laser para Tubos: precisão e automação no corte de tubos e perfis metálicos de grande porte.
| Processamento de tubos medidas (mm): | Tubo redondo: φ40 - φ360 Tubo quadrado: 40*40 - 360*360 Tubo retangular：40-360 50*50mm≤ Cantoneira ≤250*250mm 50*37mm≤ Perfil U ≤320*92mm 50*37mm≤ Perfil I ≤320*134mm 100*100mm≤Perfil H ≤300*300mm |
| Tipos de tubo aceitos/processados (mm): | 1000-9000 |
| Comprimento Máx. de Descarga Automática (mm): | 9000（≥1400mm, descarga automática） |
| Precisão de posicionamento eixo XY (mm/m): | ±0.05 |
| Precisão de repetição eixo XY (mm): | ±0.03 |
| Velocidade do Mandril (RPM): | 60 （Quando o peso do tubo aumenta, os parâmetros de movimento são reduzidos proporcionalmente automaticamente) |
| Velocidade max (m/min): | 80 (Com o aumento do peso do tubo, os parâmetros de movimento serão reduzidos correspondentemente.） |
| Aceleração (G): | 0.8 |
| Peso Máximo por Tubo (Kg): | Aproximadamente 1200kg（≤133kg/m) |
| Dimensões da Máquina: Comprimento × Largura × Altura (mm): | 23900*3300*3450mm (máquina) / 23900*4400*3450mm（carregador) |
| Numero de fases (/): | 3 |
| Tensão Nominal da Alimentação Elétrica (V): | 380V |
| Frequencia (Hz): | 50/60Hz |
| Corrente Eletrica (KW/A): | 51KW/103A(6000W) / 77KW/104A(12000W) / 104KW/207A(20000W) |
características: alta eficiência de conversão eletro-óptica, qualidade do feixe de destaque, alta densidade de energia, ampla frequência de modulação, alta confiabilidade, longa vida útil, manutenção gratuita, comprimento de fibra de saída personalizável, seguro e confiável devido a janela de proteção QBH, pequena dimensão, fácil instalação, etc

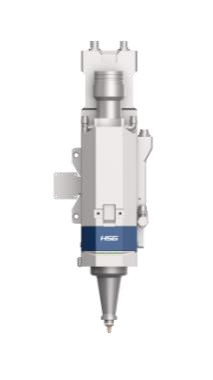

Precisão de Focagem: Até 0,01mm. Com um motor de circuito fechado (closed-loop) interno, a velocidade de focagem é significativamente superior à do mercado, permitindo uma perfuração mais rápida em materiais de alta espessura. Proteção Total (Interna e Externa). Equipada com uma lente protetora dupla inferior internamente, que prolonga a vida útil da lente principal. Externamente, conta com uma cobertura de aço inoxidável para proteger os cabos e componentes de reflexos indesejados do laser (laser flares).
Precisão de Focagem: Até 0,01mm. Com um motor de circuito fechado (closed-loop) interno, a velocidade de focagem é significativamente superior à do mercado, permitindo uma perfuração mais rápida em materiais de alta espessura.Proteção Total (Interna e Externa). Equipada com uma lente protetora dupla inferior internamente, que prolonga a vida útil da lente principal. Externamente, conta com uma cobertura de aço inoxidável para proteger os cabos e componentes de reflexos indesejados do laser (laser flares)
Com um tempo de resposta de processamento inferior a 100 microssegundos, o sistema de controle via barramento (bus control) é capaz de monitorar em tempo real a base da máquina (barramento), o laser, o chiller (máquina de refrigeração) e a cabeça de corte, além de atender às demandas de funções específicas dos clientes.
O software de nesting (aninhamento) padrão pode aprimorar a utilização dos materiais e possui funções como emenda de tubos, controle de precisão da energia do laser, técnica inteligente de "salto" (leapfrog), centralização de tubos e outras.

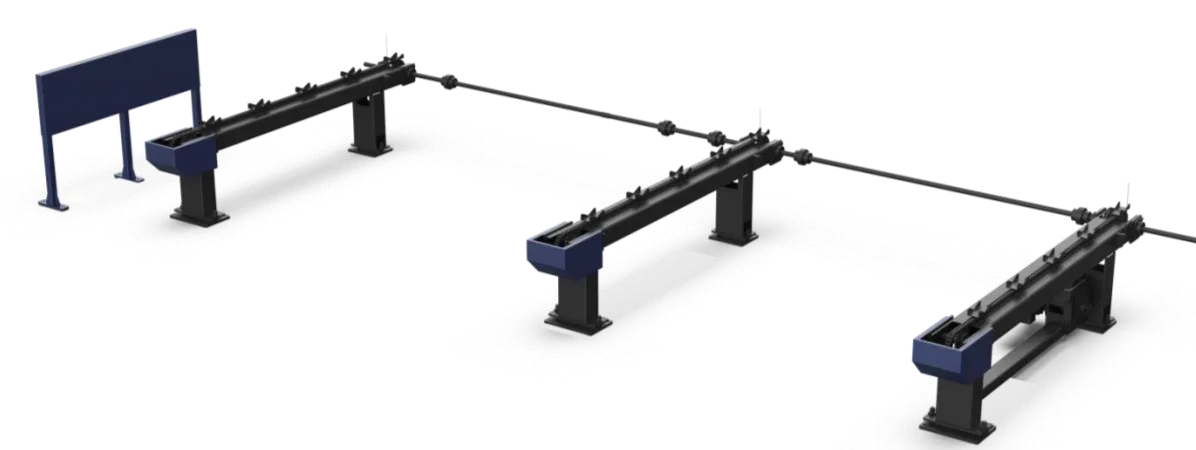

Faixa de Carregamento:
Peso Máximo do Tubo: 1200kg (≤133kg/m) Comprimento de Carregamento: 5800mm-6200mm; 8800mm9200mm Capacidade Máxima de Armazenamento da Máquina de Carregamento: 3.6 toneladas e 3 peças Capacidade Geral / Corrente: 5KW / 10A
Observações: A faixa de carregamento não equivale à faixa de corte.

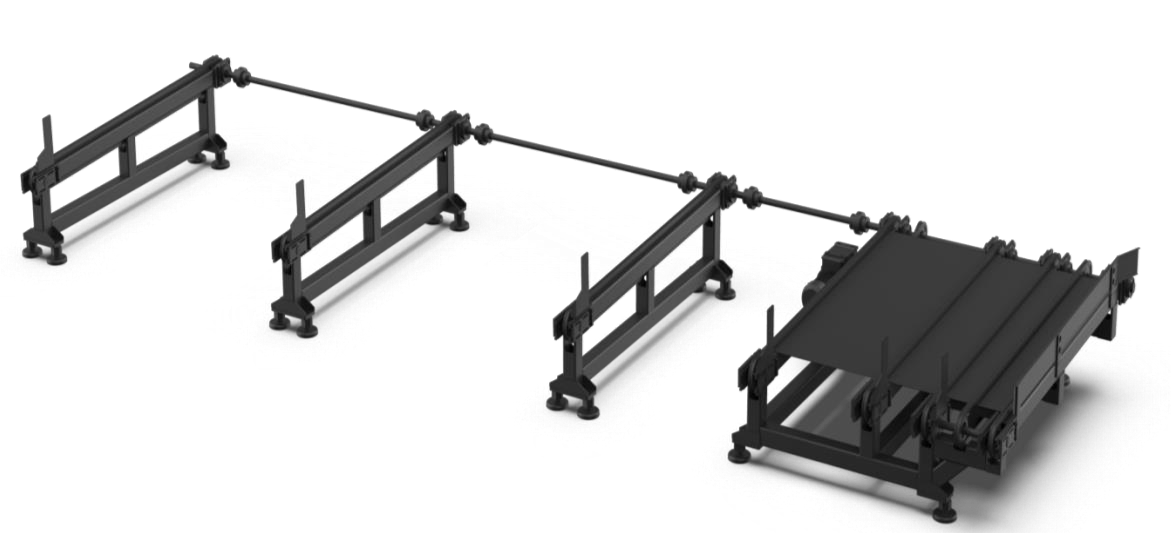

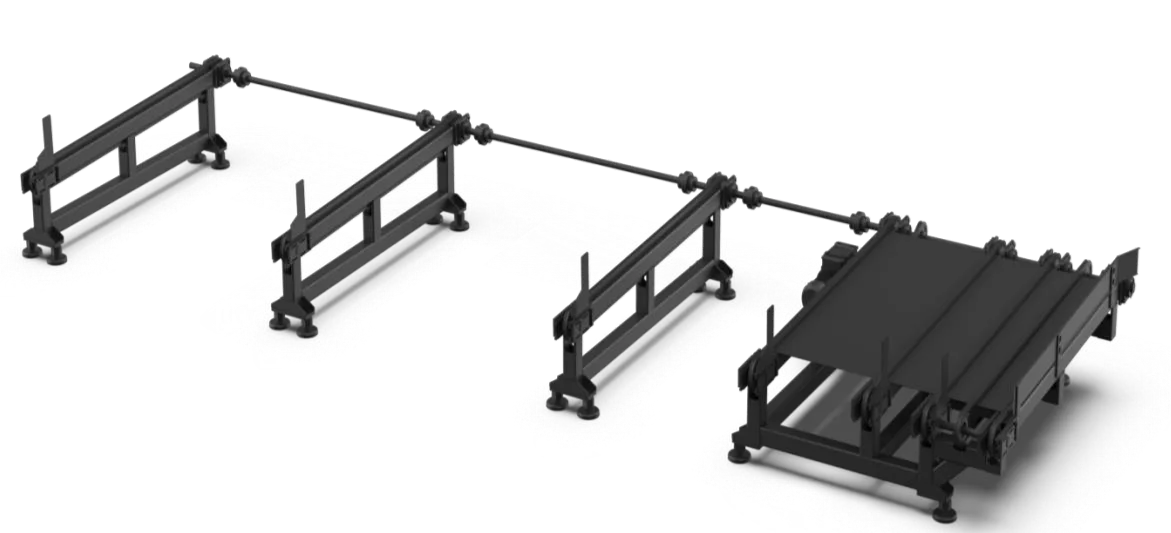

Dispositivo de Descarga Automática de Seguimento Multi-tubos
Parâmetros Relacionados:
